Planșeul unei case pe structură din lemn – definiție, rol și clasificare
Ce sunt planșeele și ce rol au?
Literatura de specialitate definește planșeele drept acele elemente de construcție portante sub formă de plăci orizontale (sau puțin înclinate), care compartimentează clădirile pe verticale, împărţindu-le în niveluri şi închizându-le la partea superioară. Împreună cu elementele portante verticale (ziduri şi stâlpi), acestea formează structura de rezistenţă.
Planșeele au mai multe roluri și funcțiuni în realizarea unei clădiri, dintre care enumerăm:
- preiau sarcinile ce revin din greutatea lor, dar și din cea a pardoselilor, a tavanelor şi a zidurilor despărţitoare neportante precum şi sarcinile utile corespunzătoare destinate încăperilor;
- transmit mai departe la elementele portante verticale sarcinile preluate;
- preiau forțele orizontale (cutremur, vânt) și le transmit elementelor portante verticale;
- prin toate cele de mai sus, contribuie la stabilitatea generală a construcției;
- asigură izolarea fonică, termică și ignifugă a încăperilor aflate la etaje suprapuse;
- separă spațiile de locuit față de conducte, instalații și alte utilități;
- contribuie la design.
În special în cazul caselor din lemn pe sistem timberframe, proiectul trebuie gândit ca un tot unitar.
Este și cazul planșeelor, care trebuie proiectate cu grijă ca un sistem integrat cu celelalte elemente ale unei astfel de construcții: fundația, pereții, scările, izolația și toate utilitățile. De asemenea, trebuie avut grijă și la partea de execuție, pentru că următoarele elemente ale construcției depind de precizia nivelului planșeului și de rigiditatea acestuia.
Planșeele pot fi clasificate după mai multe criterii.

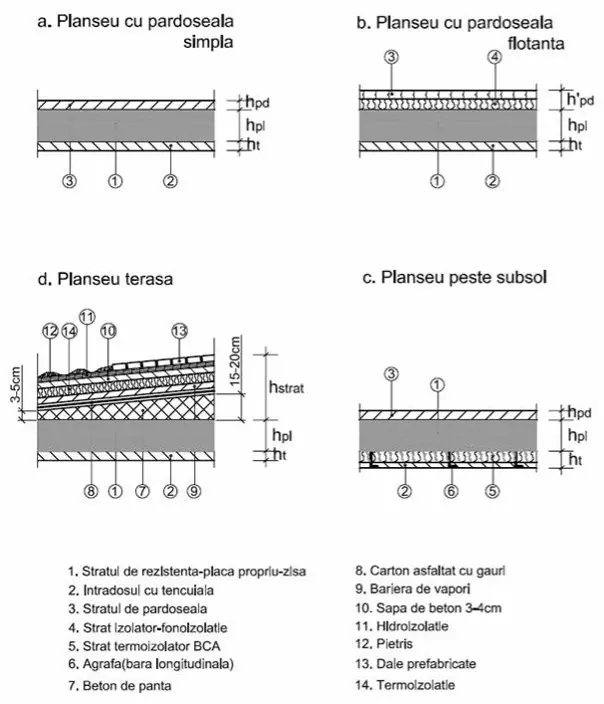

Astfel, în funcție de materialele utilizate, acestea sunt: din zidărie, din lemn, beton armat sau cu grinzi metalice. Planșeele se mai împart și după forma geometrică a tavanului, în: plane, cu nervuri, cu grinzi, casetate sau curbe. Pe de altă parte, în funcție de poziție, planșeele pot fi curente, peste subsol sau peste ultimul nivel.
Noi, la casele Dimmer din lemn pe sistem timberframe, folosim planșee executate din grinzi de lemn fasonat și placare cu pardoseală structurală din placaj sau OSB – asta pentru că este o soluție directă, simplă și destul de ieftină. În cele ce urmează, vom detalia aceste aspecte.
Părțile componente ale planșeelor și efectul de diafragmă
Așa cum reiese și din figura de mai sus, de regulă, planșeele sunt alcătuite din următoarele părți:
- Suport: planșeele din lemn se poziționează de obicei între suporți paraleli, care pot fi pereții fundației, stâlpi ai pereților portanți sau o grindă
- Grinzile planșeu: se întind pe întreaga deschidere între suporți, pot fi realizate din diverse materiale și sunt plasate în cadrul planșeului la o distanță interax de 300mm, 400mm, 600mm.
- Pardoseala structurală: este suprafața structurală plană atașată în partea de sus a grinzilor de planșeu, ce determină nivelul pe care se va monta pardoseala finala (de finisaj).

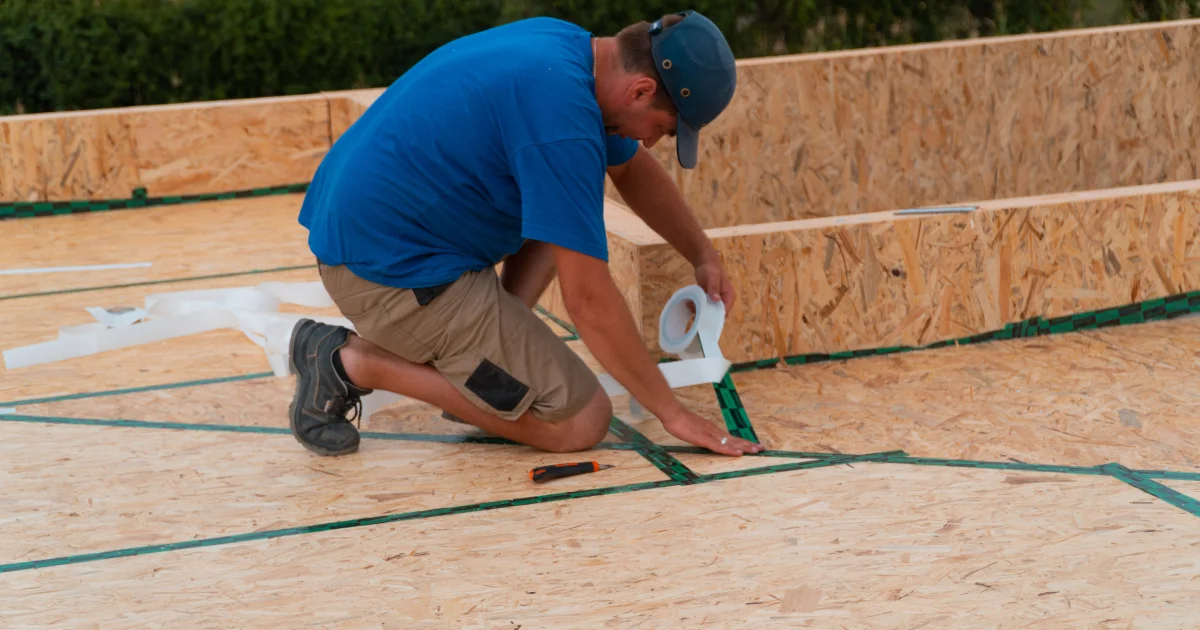

Pardoseala structurală este de obicei construită din placaj sau OSB (Oriented Strand Board) cu grosimi de 15-20mm, dar se pot folosi și alte materiale. Ea acoperă spațiul dintre grinzi și se comportă ca o diafragmă pentru transferul încărcărilor orizontale (provenite din vânt, seism și presiunea pământului) către elementele portante verticale (pereți).
La interior, pe lângă capacitate portantă, acestea trebuie să asigure și izolare fonică. Dacă este planșeu pentru acoperiș (sub pod nelocuit sau acoperiș de tip terasă) trebuie să mai asigure și rezistență termică.
